درون شکم گلکسی اس 5 سامسونگ را ببینید

نمایشگر ساخت خود سامسونگ است/ حسگر اثر انگشت و جسچر تعبیه شده نشان از تعامل بالا دارد

ضربان سنج دستگاه یکی از فاکتور های مثبت گوشی است

قرار بود پشت گوشی پرینت سه بعدی باشد که ظاهرا چنین نیست

پورت دستگاه را مشاهده می کنید:Micro-B USB 3.0

باز کردن قاب برای دسترسی به باطری بسیار آسان است

به راحتی از بدنه جدا می شود /باز کردن ان آسان تر از پوست کندن موز است!

شکل عجیب و غریب داخل پشت گلکسی شی ای فضایی نیست بلکه یک واشر است/یک روش مینیمالیستی برای ضد آب و غبار کردن گوشی!!

باطری از نوع 3.85 V و 10.78 Wh است

باطری چنگی به دل نمی زند/ 2600mAh در اس4 به 2800mAh تبدیل شده است. همین. کاربران انتظار نداشته باشند که سه روز یکبار گوشی خود را به شارژ بزنند بلکه باید هر شب شارژ کردن را برنامه ریزی کنند با صفحه 5.1 اینچی !!

سامسونگ گفته 7 ساعت مکالمه می دهد

دو اسلات میکرو اس دی و سیم کارت که خیلی زیبا و حرفه ای تعبیه شده است

علاقمندان به دانستن نام فنی مدل طراحی شده : SM-G900A است.

پشت R1 چیست؟ یک پیچ و دیگر هیچ؟

ابزار مخصوص برای آسب ندیدن اسکرین و ..

ابزار مخصوص پلاستیکی برای آسیب ندیدن بدنه و اسکرین حین باز کردن اسکرین

قبل از بالا آوردن و جداسازی کامل مواظب کابل متصل به بورد باشید که باید با احتیاط جدا شود

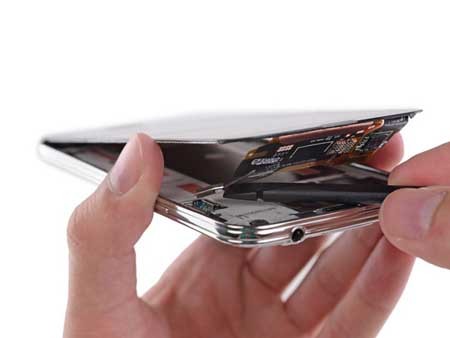

متاسفانه سامسونگ راه باز کردن را از اسکرین شروع کرده است

جداسازی حسگر اثر انگشت

جداسازی استیکر چسبناکی که اسکرین را در پایین گوشی نگه می دارد

کنترلر تاچ اسکرین که متعلق به سامسونگ نیست و برای کمپانی Synaptics S5100A است که با رنگ قرمز در تصویر مشخص شده است.

اینجا قاب میانی را مشاهده می کنید که چیز جدیدی است در سامسونگ/midframe

جداسازی قاب میانی

جداسازی کامل

در یک سو(چپ) بورد چسبیده به قاب میانی را می بینیم و در طرف دیگر قاب قبل از قاب پشت که به آن exterior midframe یا قاب میانی خارجی گفته می شود (راست)

قاب میانی خارجی/ جک هدفون و اسپیکر را مشاهده می کنید که به این قاب چسبیده است

کابلی که اسکرین را از بورد جدا می کند

تراشه اصلی حسگر اثر انگشت تحت نام فنی 1200P E43F2 / سازنده معلوم نیست اما قطعا سامسونگ نیست

اثر انگشت

جداسازی بورد

با دیلم پلاستیکی دسترسی ها بهتر می شود

لنز اصلی 16 و دو مگاپیکسلی گلکسی اس 5 را مشاهده می کنید/ سازنده مشخص نیست

تراشه اصلی دوربین با نام فنی QDA41 L1010 R412 / سازنده معلوم نیست

توضیحات فنی مادربورد گلکسی اس 5 قرمز: QDA41 L1010 R412 / دو گیگ رم درست شبیه M8 / سی پی یو چهار هسته ای 2.5 گیگاهرتز نارنجی: حافظه 16 گیگی /Samsung KLMAG2GEAC-B0 16 GB on-board memory زرد: Avago ACPM-7617 multi-mode, multi-band RF front end سبز: وای فای ژاپنی :Murata KM4220004 (likely Wi-Fi module) آبی: C1N75R UMR3 صورتی پر رنگ: Maxim Integrated MAX77804K (System PSoC) and MAX77826 مشکی: STMicroelectronics 32A M410

بچه مادربورد (daughter board) قرمز: 0075 1401 3964 C نارنجی:RF1119

بچه مادربورد /daughter board

همه قطعات باز شده گلکسی اس 5 کنار هم

امتیاز 5 از 10 به گلکسی اس 5 به جهت قابل تعمیر بودن و آسانی تعمیر از سوی بچه های آی فیکس ایت
